Disegni tecnici e costi di piccoli fabbricati rustici per Utsi

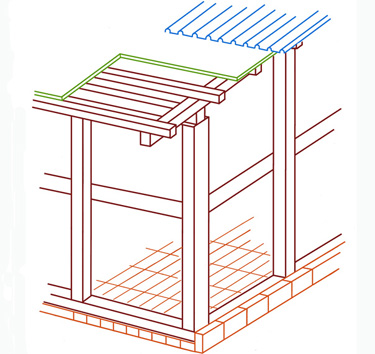

Nel disegno è raffigurato un angolo della parte più bassa di un capanno di 6 mq (m 2 x 3, altezze interne da m 2,22 a m 2,02).
La struttura dell'edificio è autoportante in quanto le travi principali non sono infisse nel terreno ma collegate tra loro alla base in modo da formare una scatola. Il tutto posa su uno strato di mattoni che costituisce anche il pavimento.
Per dare un'idea delle misure (che saranno riportate con esattezza a breve su questo sito insieme al disegno tecnico completo di tutta la struttura) la trave portante angolare è alta cm 180 con spessori 11,5x9,5 cm.
Tutti gli elementi in legno sono collegati con viti su lastrine a L.
Il terreno esterno viene rincalzato contro un perimetro di mattoni messi in verticale con il lato minore, in modo da formare un terrapieno antipioggia alto circa 10 centimetri sul terreno circostante. In funzione antipioggia anche la sporgenza del tetto di almeno 15 centimetri su tutto il perimetro e la pendenza del tetto nel senso della lunghezza di 3-5 gradi (anche per convogliare l'acqua piovana nella grondaia di raccolta sul lato più basso, non disegnata).
L' edificio è stato progettato per una durata minima di 20 anni.
Per dare un'indicazione concreta sui costi di costruzione, esponiamo un sintetico elenco dei materiali e dei costi necessari (acquistati ex novo, non in promozione e senza sconti cumulativi, nell'anno 2010):
travi da 11,5x9,5 cm: metri 12 per un costo di circa € 55
travi da 9,5x7,5 cm: metri 20 per € 63
travi da 7,5x7,5 cm: metri 13 per € 35
travetti da 3,8x3,8 cm: metri 15 per € 19
tavole di raccordo da 2x15 cm: metri 10 per € 27
pannelli truciolari isolanti per sottotetto da 1,8 cm: mq 10 per € 70
tegole a lastre in composito: mq 20 per € 200
porta a un battente cm 60x210: € 120
pannelli truciolari per pareti esterne da 2 cm: mq 20 per € 160
mattoni pieni cm 6x12x25: n.250 circa per € 115
materiali vari, a forfait: € 100
TOTALE COSTO MATERIALI: € 964 (iva compresa)
NB. Volendo costruire questo capanno come serra con tre lati trasparenti a mezzo lastre in policarbonato alveolare da 10 mm rimuovibili, il costo aumenterebbe di € 285.
